Network Service Assistant

Hybridní testovací řešení z inovační laboratoře AEM, které překlenuje propast mezi kvalifikačními a certifikačními testovacími přístroji.

Zařízení & vlastnosti Produktové řady

Nová třída hybridního testování

Uživatelé se už nemusí rozhodovat mezi nákupem kvalifikačního síťového testeru nebo kabelového certifikačního testeru. Network Service Assistant překlenuje tuto mezeru a poskytuje uživatelům hybridní řešení s výraznou úsporou nákladů.

S ohledem na zvyšující se závislosti na podnikových síťových technologiích nyní IT oddělení vyžadují přístroj pro testování kabelů, který vyplní mezeru mezi kategoriemi kvalifikačních a certifikačních přístrojů, aniž by při jeho pořízení nebylo nutné vyloupit banku.

Tato nová kategorie zkušebního přístroje se označuje jako Qualification +. Nový Network Service Assistant (NSA) společnosti AEM je prvním testovacím nástrojem Qualification + na trhu, který poskytuje podnikovým IT oddělením funkce, které se blíží tomu, co mohou nabídnout profesionální certifikační nástroje, a to vše za mnohem nižší cenu. Pojďme se dozvědět více o přístroji AEM NSA a nechme si vysvětlit proč jeho funkce Certi-Lite dává „+“ do Qualification +.

A protože je NSA modulární přístroj, přidává další testovací funkce podle toho, jak se mění potřeby uživatelů nebo AEM pokračuje v přidávání nových funkcí, jako je OTDR modul nebo optické moduly pro OLTS testování.

Network service assistant

NSA výhody

  • Certi-Lite – jednosměrné RF testování ANSI / TIA 1152-A zahrnující měření komplexních parametrů kabelů jako jsou Return Loss, NEXT, Insertion Loss, ACRF, délka, zpoždění, diskontinuita stínění a grafická analýza poruch TDR.
  • Autotest - autotest je nejjednodušší a nejspolehlivější způsob jak zjistit zda kabelové linky podporují požadovanou rychlost sítě s jasnou indikací Pass/Fail pro každé měření s možností ukládání výsledků testů.
  • PoE zátěžový test – pro report PSE konfigurace jsou podporovány všechny standardy PoE zahrnující 802.3 af/at/bt a UPOE . Kompletní zátěžový test reportuje hodnoty Proud/Příkon/Napětí. Kromě toho také umožňuje trvalé zatížení PoE zdroje po delší dobu, aby bylo možné identifikovat těžko odhalitelné občasné poklesy výkonu z důvodu externích zátěží.
  • Multi-gig Link Speed testování - NSA je schopen ověřit kabel, aby zajistil zda podporuje Ethernet na 1/2.5/5/10GBASE-T. Může provádět měření SNR (odstup signálu od šumu, Signal to Noice Ratio) při provozu a zatížení PoE, což zaručuje jistotu, že kabelové spojení bude podporovat požadovanou rychlost sítě.
  • Testování síťové konektivity - NSA se může připojit k živé Ethernet síti prostřednictvím konektoru síťového rozhraní 10/100/1000 nebo prostřednictvím WiFi (je vyžadován USB adaptér Edimax EW-7822ULC). Po připojení NSA automaticky vyhledá připojená zařízení v síti. Pomocí příkazu Ping můžete ověřit připojení a měřit latenci a můžete zjišťovat i cestu k zařízení pomocí traceroute.
  • Testování Wi-Fi - NSA může automaticky detekovat všechny 2,4GHz a 5GHz Wi-Fi SSID a související hodnoty RSSI (přijatá úroveň výkonu). To je užitečné při zjišťování „mrtvých zón“ Wi-Fi a kontrole připojení Wi-Fi pomocí volitelného adaptéru USB Edimax EW-7822ULC Wi-Fi.
  • Nejlepší záruka v oboru - všechny NSA přicházejí s plnou dvouletou zárukou od data nákupu - důkaz naší důvěry v kvalitu a spolehlivost našich nástrojů.

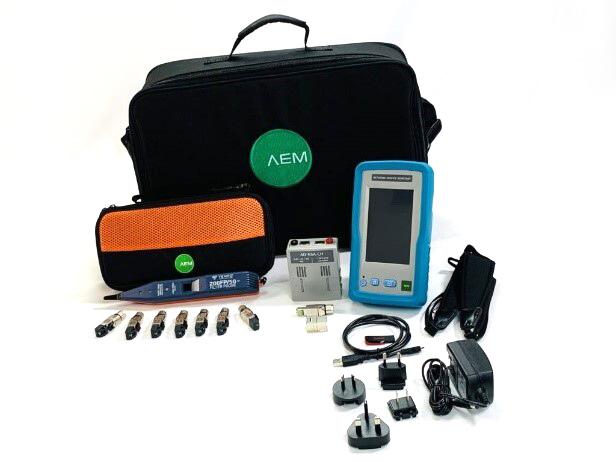

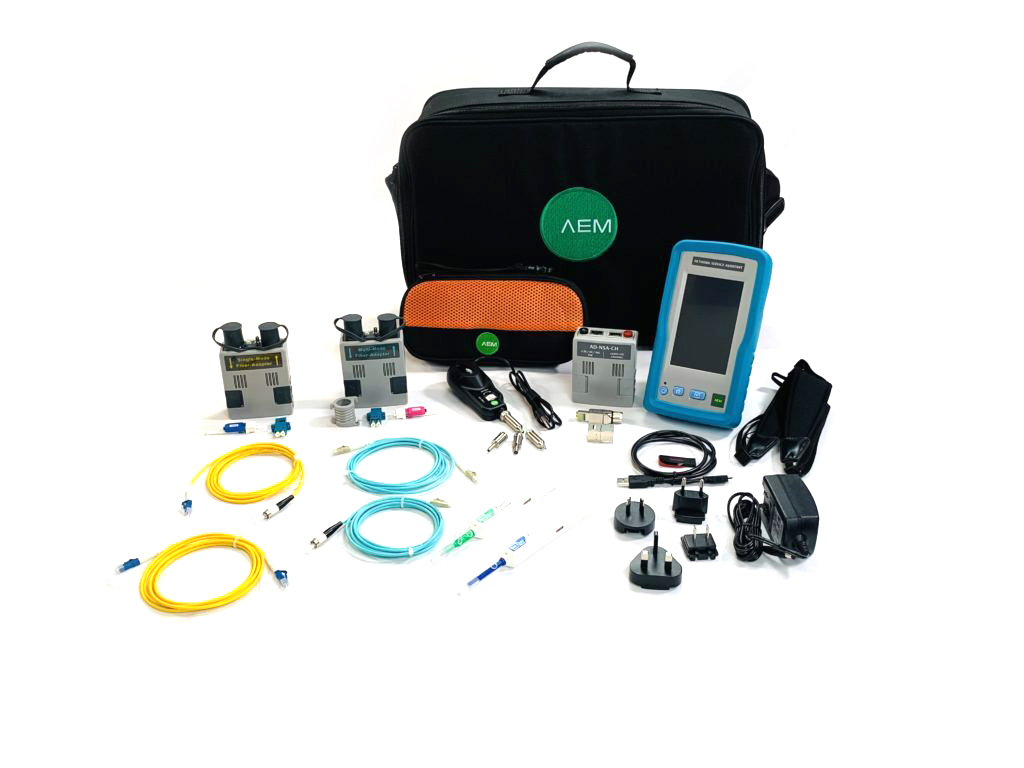

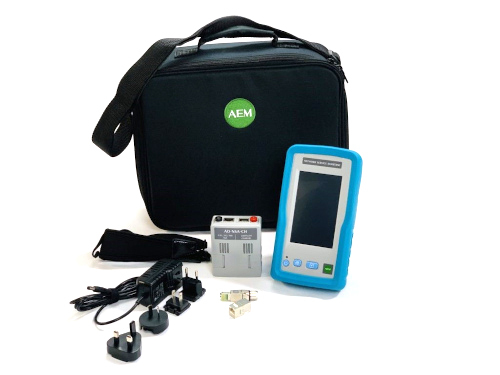

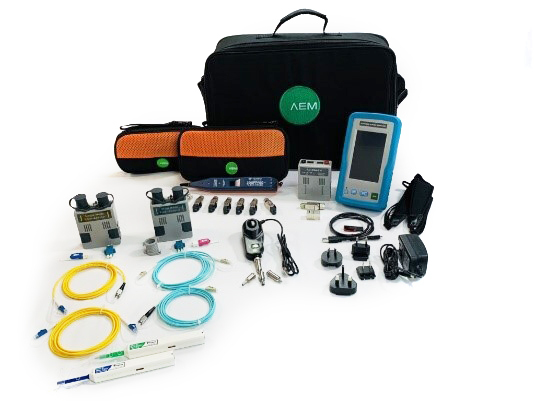

Porovnání modelů Network Service Assistant

Pomůžeme vám s výběrem, který Network Service Assistant je pro vás nejvhodnější. Podrobnější informace o jednotlivých sadách najdete v porovnávací tabulce.

Porovnání modelů Network Service Assistant

NSA porovnávací tabulka (ke stažení)

  • Certi-Lite poskytuje jednosměrné testování Cat3 – Cat 6a kanálu vyhovující normě ANSI/TIA-1152-A s jasnou indikací Pass/Fail.
  • U dodavatelů kabelů je u nových instalací pro účely záruky kabelážního sytému vyžadováno kompletní obousměrné certifikační testování.
  • Pro majitele sítí a ty, kteří nemají požadavek na certifikaci s obousměrným měřením je funkce Certi-Lite od NSA dokonalým nástrojem na kvalifikaci stávající kabeláže za účelem ověření její kvality pro nové aplikace. Zejména pro inteligentní budovy, kde je hodně využíváno PoE a pro nasazování nových zařízení s Multi-Gig rozhraním. A to vše při výrazně nižší pořizovací ceně přístroje.

Případy použití Certi-Lite:

  • Přehodnocení výkonu stávající kabeláže podle požadavků standardů jako je např. CAT6A
  • Odstraňování problémů se síťovým připojením a s rychlostí připojení
  • Dokumentace kvality kabelážního sytému
  • Auditování certifikačních měření
  • Přesouvání, přidávání a změny zařízení v síti

Výsledky testů lze uložit do interní paměti pro pozdější nahrání do přiloženého softwaru TestDataPro pro správu výsledků. Výsledky testu lze také nahrát prostřednictvím kabelového nebo bezdrátového připojení k síti do bezplatné cloudové služby TestDataPro.


Pass/Fail kritéria:

  • Length
  • Delay
  • Delay Skew
  • Loop Resistance
  • Insertion Loss
  • Return Loss
  • NEXT
  • PSNEXT
  • ACRF
  • PSACRF

Informativní parametry:

  • Network Compliance
  • Resistance Unbalance P2P
  • TCL
  • ACRN
  • PSACRN
  • Impedance
  • RL Locator TDR
  • NEXT Locator TDR
  • Shield Locator TDR

  • Užitečné pro přemísťování/přidávání/změny/řešení problémů. NSA se připojí k živé síti buď prostřednictvím vestavěného 10/100/1000 rozhraní nebo pomocí AD-NSA adaptéru, který je dodáván s NSA pro připojení k síťovému Multi-Gig rozhraní. Uživatelé se mohou také připojit bezdrátově pomocí volitelného adaptéru USB Edimax WiFi (EW-7822ULC). Jakmile je NSA připojený, funkce automatického zjišťování zobrazí připojená zařízení v síti. Možnost Pingu na jakékoli jiné zařízení v místní síti nebo na internetu pro ověření dostupnosti a latence.
  • Zobrazení seznamu IP a MAC adres pro připojená zařízení. Užitečné pro identifikaci zařízení, včetně neznámých zařízení připojených k síti.
  • Chcete-li zobrazit podrobnosti o zařízení, adresu MAC a další, vyberte libovolnou adresu IP.
  • Zobrazení detailů místní sítě jako je brána, maska podsítě, server DHCP.
  • Pomocí příkazu Ping můžete ověřit připojení typu point-to-point nebo se připojit k Internetu výběrem předdefinovaných nebo vlastních adres URL webových stránek a zobrazit podrobnosti latence.
  • Traceroute je užitečný při určování, zda je problém latence připojení k internetu v místní síti nebo mimo ni.
  • Síťový autotest zahrnuje zjišťování sítě, detekci připojených zařízení, mapu sítě, ping a rychlost LAN.
  • Detaily switche - identifikace switche ke kterému je NSA připojený. Název switche, model, číslo portu, VLAN ID, IP adresa a další informace pro eliminaci potřeby manuálně sledovat kam je kabel připojený a jak je switch nastavený (rychlost, VLAN). Šetří čas při řešení problémů.
  • VLAN Discovery – detekce a kontrola provozu ve VLAN sítích.
  • WiFi SSID/RSSI discovery, Signal Strength Test s možnostmi pro Auto Connect. WiFi Handoff povolit/zakázat s upravitelnou prahovou hodnotou RSSI pro handoff poskytuje schopnost najít slabá místa v pokrytí a potvrdit propustnost sítě v oblasti pokrytí.

Poznámka:

Edimax WiFi USB adaptér EW-7822ULC je regionální a měl by být zakoupen od Amazonu nebo od preferovaného prodejce


  • Testování bezdrátového připojení lze provádět pomocí volitelného adaptéru USB Edimax WiFi (EW-7822ULC).
  • NSA automaticky zjistí a zobrazí všechny SSID a jejich přidružené RSSI (přijatá úroveň výkonu) a kanál. To je užitečné při určování, zda má Wi-Fi síť, ke které se zákazník pokouší připojit, v konkrétním místě dostatečný signál.
  • Detekujte Wi-Fi „mrtvé zóny“ kontrolou RSSI na různých místech.
  • Připojte se k libovolnému SSID pomocí příslušných pověření pro danou síť
  • Auto Connect a Wi-Fi handoff s uživatelem definovatelnou prahovou hodnotou signálu pro mohou pomoci při řešení problémů s pokrytím při používání nástroje „Síla signálu“.
  • Všechny nástroje pro testování sítě používané v testech kabelové sítě fungují také ve Wi-Fi.
  • Pomocí příkazu Ping můžete ověřit připojení typu point-to-point nebo se připojit k Internetu výběrem předdefinovaných nebo vlastních adres URL webových stránek a zobrazit podrobnosti latence. Traceroute je užitečný při určování, zda je latence připojení k internetu v místní síti nebo mimo ni.

Poznámka:

Adaptér Edimax WiFi USB EW-7822ULC je regionální a měl by být zakoupen u Amazonu nebo u preferovaného prodejce.


  • Studie ukázaly, že velké procento všech poruch kabeláže souvisí se špatným zapojením. NSA graficky hlásí end-to-end wiremap z testovací obrazovky Certi-Lite v okamžiku, kdy je detekován vzdálený terminátor, aniž by bylo nutné spouštět Autotest. Poté, co získáte okamžitý pohled na poruchu zapojení, může technik vyhledat místo poruchy jednoduše kliknutím na obrázek wiremap. Po vyřešení problému vám hlášení NSA Live Wiremap pomůže okamžitě ověřit opravu. Kromě rychlého automatického testu s jednosměrným testem CAT6A je to další důležitá funkce zvyšování produktivity práce s NSA.


TestDataPro je PC software pro správu testovacích protokolů, který je dodávaný s NSA. TestDataPro pracuje v tandemu s NSA, což umožňuje uživatelům definovat projekty a kategorizovat výsledky testů do logických seskupení po nahrání do databáze. Databáze poskytuje možnost spolupráce online prohlížením podrobných testů a poskytuje tištěné zprávy založené na formátu PDF. Uživatelé mohou kombinovat více automatických testů do jedné zprávy. Například Certi-Lite CAT6A, Multi-Gig a PoE.


Výsledky testu se nahrají do TestDataPro pomocí následujících prostředků:

  • Cloud TestDataPro
  • Přenos souborů přes USB paměť z NSA na PC
  • Přímé připojení USB kabelem z NSA do PC


TestDataPro Cloud je bezplatná služba, která umožňuje uživatelům přenášet výsledky testů z NSA do cloudu. Uživatelé NSA se mohou k síti připojit pomocí kabelového nebo bezdrátového připojení (například i připojením přes mobilní telefon v místě měření). To umožňuje uživatelům odesílat výsledky testů v průběhu celého projektu, což manažerům poskytuje přehled o probíhajícím pokroku a usnadňuje rychlý a snadný přenos výsledků z NSA. Jakmile jsou výsledky v cloudu TestDataPro, uživatelé mohou online přejít do podrobností pro každý test nebo získat jednotlivě vytištěné protokoly o testech.

Pokud je zapotřebí více podrobných funkcí - například vytvoření samostatné zprávy ve formátu PDF pro více výsledků testů, vytvoření logického hierarchického pohledu na výsledky testu atd., výsledky testů lze přenést do plně funkčního sw TestDataPro. Většina uživatelů však v cloudu TestDataPro najde vše potřebné.



Ideální pár síťových kabelů má impedanci 100 ohmů po celé délce. Ve skutečnosti impedance není v měřeném segmentu konstantní, pohybuje se okolo 100 ohmů, přičemž největší odchylka je v pozicích, kde jsou konektory. RL (Return Loss – zpětný odraz) lokátor poskytuje pohled na kabel v celé jeho délce.

Umístění vrcholů v RL lokátoru indikuje místa se špatnou impedancí. Když „Autotest“ kabelu neprojde (Fail), RL lokátor pomáhá určit místa na měřeném segmentu kde s největší pravděpodobností dochází k problémům s impedancí a ke zpětnému odrazu signálu.

RL lokátor je skvělá pomůcka při řešení problémů. Díky přesným informacím o poloze problémového místa se technik může zaměřit na vyřešení problému v této části kabelu.



Problémy s NEXT (NEXT – Near End Cross Tal, přeslech mezi páry na blízkém konci ) může být obtížné diagnostikovat. Mohou být způsobeny vadným kabelem, vadnými konektory nebo špatnými instalačními postupy. Poziční NEXT lokátor poskytuje pohled na kabel v celé jeho délce.

Když „Autotest“ neprojde, NEXT lokátor pomůže určit místo problému, které s největší pravděpodobností způsobilo selhání.

Typicky budete mít nejvyšší NEXT v místě konektoru. Když ale vidíte že NEXT má vysoké hodnoty v celé délce, tak je problém v kabelu. S NEXT lokátorem se problémy snadněji identifikují.



U ručních AEM testerů je jedinečná funkcionalita detekovat pomocí TDR kontinuitu stínění. Pro aplikace se stíněnými kabely je rozhodující schopnost zjistit vzdálenost místa, kde byla narušena kontinuita stínění. Kombinace impulzního TDR a krokového TDR usnadňuje hledání i malých problémů se stíněním.



NSA podporuje všechny standardy PoE zahrnující 802.3 af/at/bt a UPOE až do 90W a 60W pro UpOE . Kompletní zátěžový test reportuje hodnoty Proud/Příkon/Napětí. Kromě toho také umožňuje trvalé zatížení PoE zdroje po delší dobu, aby bylo možné identifikovat těžko odhalitelné občasné poklesy výkonu z důvodu externích zátěží.

NSA také kontroluje, zda instalace kabelu splňuje všechny požadavky pro provozování PoE.



NSA ověřuje kabely pro vysoce výkonné Ethernetové standardy včetně 1/2,5/5/10GBASE-T. Měření end-to-end poměru signálu k šumu (SNR) poskytuje rychlé a objektivní hodnocení výkonu kabelu při zatížení sítě. Funkce Autotest TestPro je nejjednodušší způsob, jak zajistit, zda kabelážní spojení podporuje požadovanou rychlost sítě.

NSA zajistí, aby kabelážní infrastruktura byla v souladu s ANSI/TIA standardy. NSA ověří rychlost připojení v souladu s IEEE 8023.bz specifikací pro 1/2,5/5/10 GigE a zátěžově otestuje PoE++ v souladu s IEEE 802.3bt do 90W včetně měření stejnosměrného odporu .

AEM je členem NBASE-T Alliance více zde



Testování singlemode a multimode optických kabelů loopback metodou zajišťuje testování kvality kabelu a výstupem je report o všech podporovaných rychlostech, které měřený kabel podporuje. Integrovaný VFL (VisiFaul locator) detekuje přerušení kabelu. Optická sonda identifikuje nečistoty nebo škrábance na konektorech, které by mohly ovlivnit kvalitu kabelu. Moduly zároveň umožňují měřit stejnosměrný odpor v hybridním vláknu a úroveň napájení.

Testovací report

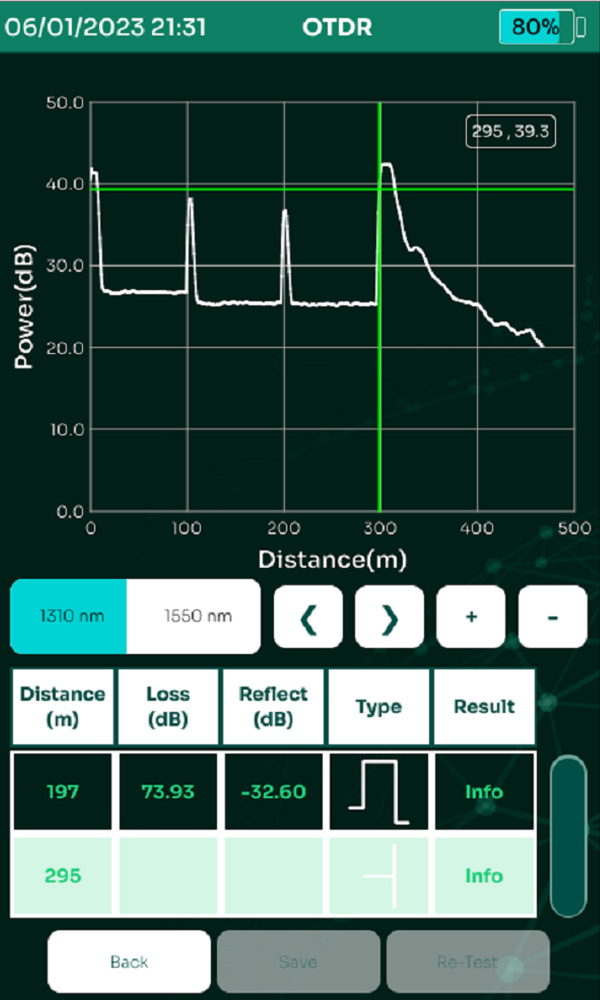

Nové testovací OTDR adaptéry poskytují další funkce pro odstraňování problémů na optických kabelážích spojené s certifikační schopností Tier-2. OTDR modul poskytuje technikům v terénu možnost snadno určit polohu přerušeného vlákna nebo detekovat jiné anomálie způsobující selhání testu na optickou ztrátu.


Produktové řady

Volitelné adaptery
a příslušenství

AD-NSA-SM-01, Singlemode Fiber Adapter Test Kit.

AD-NSA-MM-01, Multimode Fiber Adapterr Test Kit

AD-NSA,Certi-Lite, Multi-Gig, PoE, Network Connectivity Test Adapter

NSA-REMOTE-PACK, Remote IDs #2-#8

LINK IDENTIFIER KIT 50HZ, Remote IDs #2-#8 +r Tone Probe

NSA-REMOTE #1, Certi-Lite Remote Termination plug #1 Replacement

RJ-45-COUPLER, CAT6A RJ-45 Couplerr Replacement

PROBE-FIBER-INSP, Fiber inspection microscope + reductions
